＞樹脂カバーでサビをシャットアウト
モーター駆動定量ポンプ
堅牢さが実証されている駆動方式に、更に樹脂カバーで堅牢さをプラスしました。駆動部には遊星ギア二段階減速を採用し、長時間の連続運転が可能です。

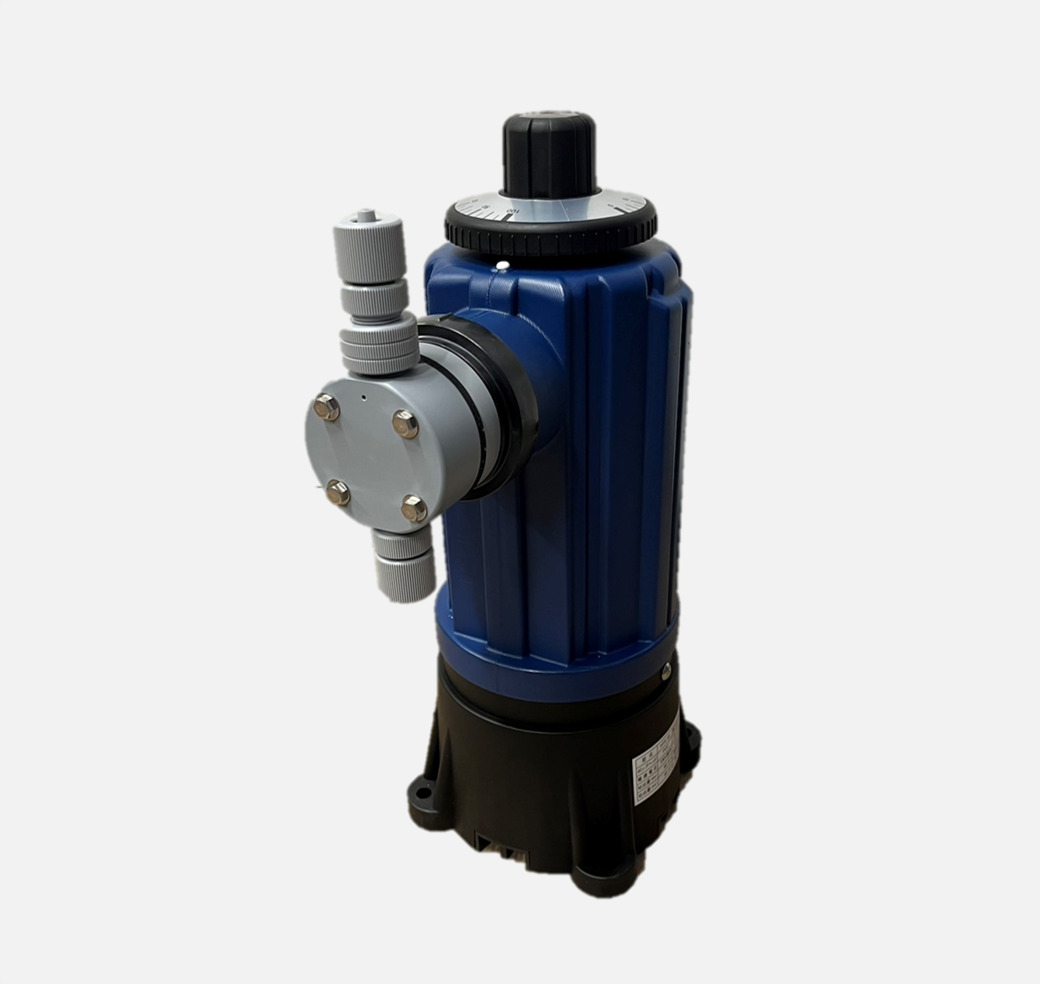

＞モーター駆動 薬液定量注入ポンプ HTXシリーズ特徴

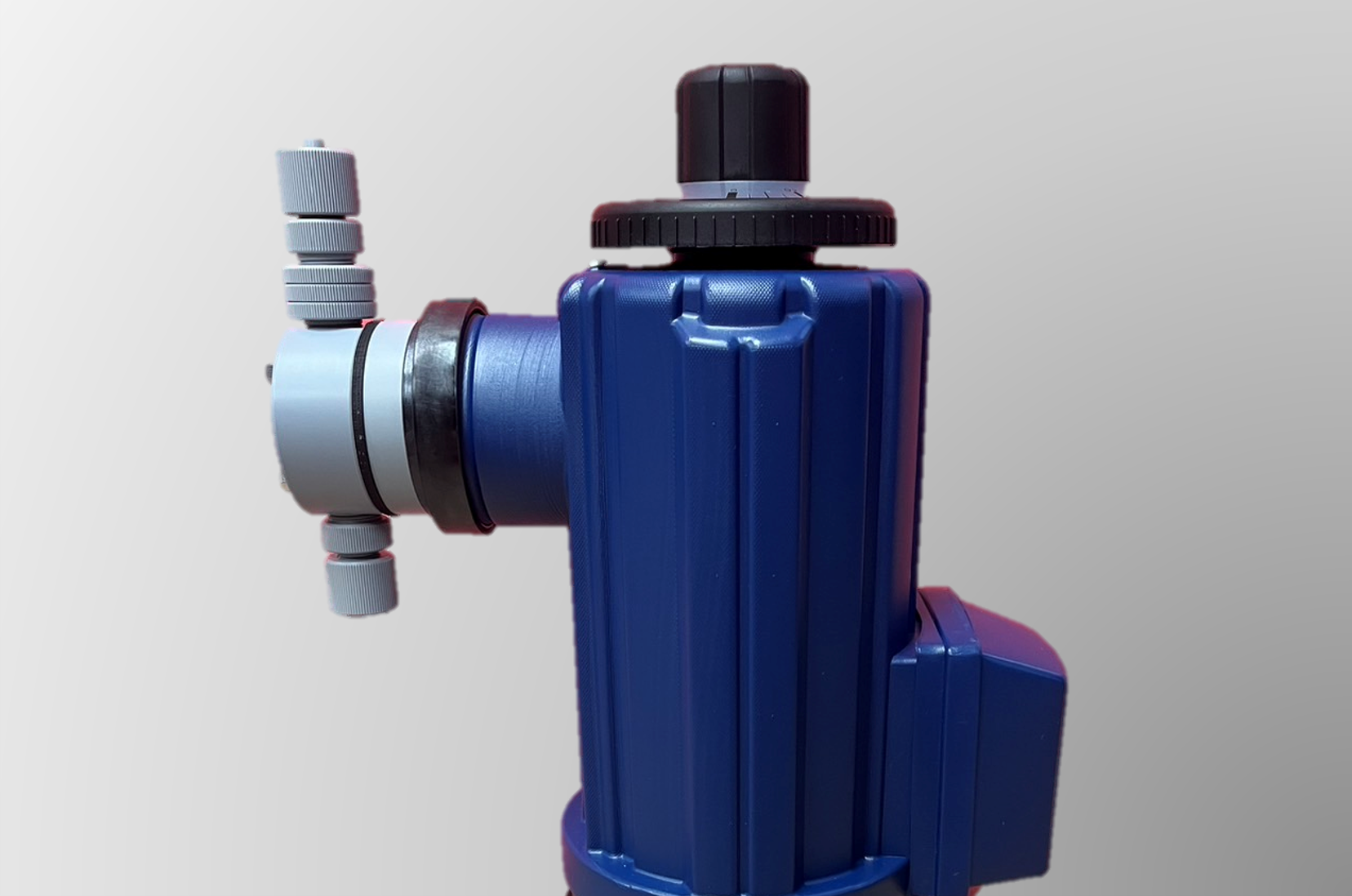

ポンプ全体を樹脂でカバーし、サビの発生が殆ど無くなりました。堅牢さがプラスされ、美観を損ねません。
遊星ギヤ二段階減速になり、長時間の連続運転が可能です。また、内部にアルミ材を使用し軽量化を実現。流量調節部のラチェット機構を改良し、品質向上しています。接液部はPVC・MMA・SUS・PTFEなどからお選びいただけます。
非接液部の錆もシャットアウト
- 樹脂カバー採用で非接液部もサビない
長時間の連続運転が可能
- 遊星ギアの採用で長時間の連続運転可
豊富なヘッド材質を用意
- 多様な薬液に対応出来ます
カタログ・お問い合わせはコチラ
モーター駆動 薬液定量注入ポンプ HTXシリーズ 仕様・ラインナップ
主な用途：
- 各種工場の廃液処理用薬液注入
- 上下水道、各種水泳プール、循環浴場用塩素滅菌液注入
- メッキ、化学工場、鉱工業等の薬液注入
- pH自動制御及びろ過前処理プラント用薬液注入
- 金属イオン封鎖剤注入
- ボイラー清缶剤、防錆防腐剤の定量添加
- 食品加工業の滅菌剤、食品添加剤の定量添付
- 光沢剤自動注入
- その他各用途の薬液注入
型式表記
| モデル名 | 型式 | ヘッド材質 | 仕様 | 電源 | 吸込コネクタ | 吐出コネクタ | ボール弁 | O-リング |
| HTX | –50 | -P(PVC) -M(MMA) -S(SUS304) -T(PTFE) -PP(PP) | -X：標準 -Y；高粘度 -Z：スラリー | -100V (屋内型) -200VA (屋外型) -200VB (屋内型) | –H：ホース -V：配管接続 -F：フランジ | –H：ホース -V：配管接続 -F：フランジ | –T：PTFE -S：SUS304 -H：ハステロイC -C：セラミック | –F：FKM -N：NBR -T：PTFE |
| -100 | ||||||||
| -250 | ||||||||
| -500 | ||||||||
| -1000 | ||||||||
| -2000 | ||||||||
| -3000 |
概略仕様
| 機種 | モーター | 圧力 (MPa) | 吐出量(mL/min) | ポンプ接続 | 重量 (Kg) | |||
| 50Hz | 60Hz | PVC・MMA | SUS | PTFE | ||||
| HTX-50 | 100V単相 65W屋内 200V級三相 100W屋内/屋外 400V級三相 100W屋内/屋外 | 1.0 | 5～50 | 6～60 | ホース：φ6×11 配管：VP13 フランジ：15AF | 配管：R3/8 フランジ：15AF | テフロンホース： φ10×12 フランジ：15AF (SUSフランジ） | 11 |
| HTX-100 | 1.0 | 10～100 | 12～120 | 11 | ||||
| HTX-250 | 0.7 | 25～250 | 30～300 | 12 | ||||
| HTX-500 | 0.7 | 50～500 | 60～600 | 12 | ||||
| HTX-1000 | 0.5 | 100～1000 | 120～1200 | ホース：φ10×16 配管：VP13 フランジ：15AF | 13 | |||
| HTX-2000 | 0.5 | 200～2000 | 240～2400 | 13 | ||||
| HTX-3000 | 0.3 | 300～3000 | 360～3600 | 配管：R3/4 フランジ：20AF | 配管：R3/4 フランジ：20AF | フランジ：20AF (SUSフランジ） | 15 | |
オプション部品 一覧
| サイホン防止弁 | 安全弁・背圧弁 | PVCタンク |
| サイホン現象・オーバーフィード現象の防止に。 | 背圧が必要なエアチャンバー二次側や、逃し配管用の安全弁。 | 50L～1000Lまで、設置スペースに合わせて設計します。 |

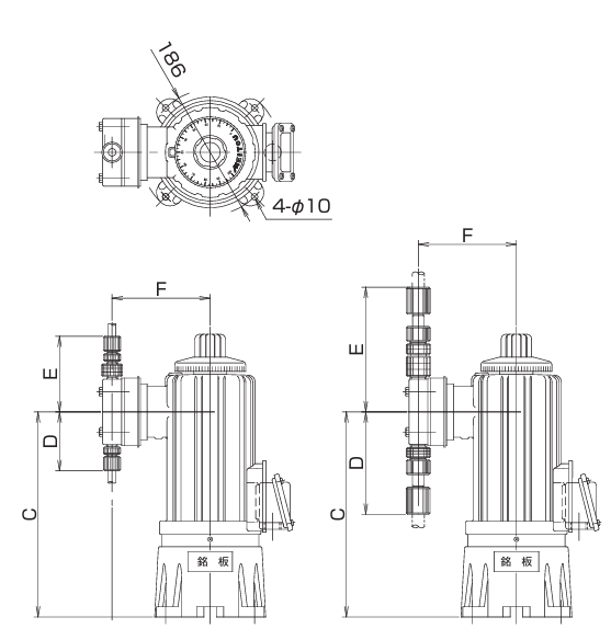

寸法図
下記画像クリックで拡大します。
| 機種 | C | D | E | F | ||
| ホース接続 | 配管接続 | ホース接続 | 配管接続 | |||
| HTX-50 | 304 | 74 | 136 | 96 | 169 | 148 |
| HTX-100 | 304 | 74 | 136 | 96 | 169 | 148 |
| HTX-250 | 304 | 87 | 152 | 112 | 184 | 148 |
| HTX-500 | 304 | 87 | 152 | 112 | 184 | 148 |
| HTX-1000 | 304 | 102 | 162 | 136 | 196 | 152 |
| HTX-2000 | 304 | 102 | 162 | 136 | 196 | 152 |
| HTX-3000 | 304 | 145 | 145 | 157 | ||
よくあるご質問
- 高温流体の移送は可能ですか？
-
可能ですが条件がございます。流体の温度や詳細をご連絡下さい。
- 修理の対応は可能ですか？
-
可能です。弊社にお送り頂き、御見積とさせて頂いております。
- 修理しない場合に何か費用はかかりますか？
-
修理しない場合の費用は発生しません。処分費、調査費なども発生しません。
- 消耗部品はありますか？
-
ダイヤフラムやパッキン、ボールなどが該当します。消耗品単品でも販売可能です。
- 脈動や振動はありますか？
-
ダイヤフラムの往復動で移送しますので、脈動や振動がございます。もし脈動や振動を嫌う現場の場合、オプションのエアーチャンバーなどの設置を推奨しております。
- 高粘度流体の移送は可能ですか？
-
可能ですが条件がございます。流体の粘度や詳細をご連絡下さい。
