＞短納期・豊富なラインナップ
耐熱80℃ 水中ポンプ
多くの汎用水中ポンプは40℃までが限界です。JCVシリーズは短納期で価格もお求めしやすく設定。耐熱専用ポンプで故障によるリスクや交換の負担を無くします。
＞耐熱80℃水中ポンプ JCVシリーズ特徴
豊富な納入実績を持つ耐熱80℃水中ポンプJCVシリーズ。「耐熱水中ポンプと言えばエイチツー」と言われるほど、選ばれる理由は低コストと豊富なバリエーションにあります。
他社では「特殊仕様」である耐熱仕様を、エイチツーでは標準仕様とし、短納期と豊富なオプションを実現しました。
フロートスイッチ付き仕様
- 水位の上下でON/OFF可能に
- 1.5Kwまで全機種で対応可能

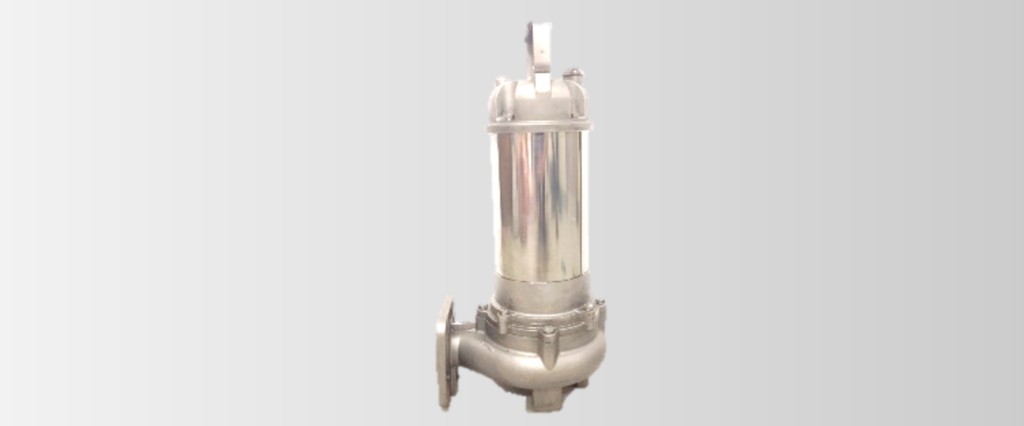

SUS316仕様
- ボイラー排水などに最適
- 耐食性の必要な現場に
着脱装置付き仕様
- メンテ・取替作業の軽減に
- SUS製も含め全機種対応
カタログ・お問い合わせはコチラ
耐熱水中ポンプJCVシリーズ 仕様・ラインナップ
主な用途：
・ボイラー排水用
・温度が高い現場での排水移送
型式表記
| モデル名 | 出力 | 口径 | オプション・特殊仕様 |
| JCV |
-15 -22 -37 -55 |
-50 -80 |
-A（フロートスイッチ付き） -S16（SUS316製） -V（異電圧仕様） |
※カッター付きインペラ仕様はモデル名「JCE」となります。仕様・寸法はJCVと変更ありません。
ラインナップ
| 型式 | 出力（Kw) | 全揚程（M) | 流量（L/min） | 口径（mm) | 重量（Kg) |
| JCV-15-50 | 1.5 | 15 | 200 | 50 | 28 |
| JCV-22-50 | 2.2 | 11 | 500 | 50 | 31 |
| JCV-22-80 | 2.2 | 11 | 500 | 80 | 31 |
| JCV-37-80 | 3.7 | 16 | 600 | 80 | 45 |
| JCV-55-80 | 5.5 | 23 | 600 | 80 | 50 |
| JCE | カッター付きインペラ仕様はJCV→JCEとなります。ラインナップ・性能はJCVと同等です。 | ||||
オプション一覧
| 着脱装置 | 電源ケーブル延長 | 制御盤 | 耐熱フロートスイッチ |
| FC製・SUS316製から選べます。 | 1ｍ単位で延長ｍ数をご指定頂けます。 | 自動交互運転タイプなど様々な仕様をご用意。 | 外接式の耐熱フロートスイッチです。 |
外径寸法図
| 型式 | 外径寸法図 | |||||||
| A | A1 | A2 | D | H | H1 | H2 | H3 | |
| JCV-15-50 | 383 | 235 | 110 | 213 | 530 | 368 | 150 | 152 |
| JCV-22-50 | 397 | 235 | 110 | 213 | 550 | 420 | 150 | 152 |
| JCV-22-80 | 397 | 235 | 110 | 213 | 550 | 420 | 150 | 152 |
| JCV-37-80 | 480 | 260 | 125 | 249 | 600 | 485 | 160 | 200 |
| JCV-55-80 | 480 | 260 | 125 | 249 | 640 | 525 | 160 | 200 |
標準付属部品
・キャブタイヤケーブル 5ｍ・・・１本
・取扱説明案内（QRコード）・・・・・・・１枚
耐熱80℃ 水中ポンプJCVシリーズ｜納入事例
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜CIPアルカリ洗浄排水の高温水移送
納入：大手食品工場 様用途：CIPアルカリ洗剤及び洗浄水等の排水に使用型式：JCV-15-50-S16-A×1台 大手食品会社様より依頼 大手食品会社様より「最高で70℃の温水で使用…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜乳業工場の80℃高温排水移送
納入：大手乳業メーカー 様用途：80℃高温排水の移送型式：JCV-22-50（着脱装置付き）×2式 排水中継槽からの高温水移送 大手乳業メーカー様の工場更新に伴い、耐熱水中…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜排水中継槽からの高温水移送
納入：大手化粧品製造工場 様用途：排水中継槽からの高温水移送型式：JCV-22-80×2台（着脱装置付き） 排水中継槽からの高温水移送 大手化粧品製造工場様より、新設の排…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜高温ボンデ液移送
納入：S社 様用途：高温ボンデ液移送(2階～3階へ)型式：JCV-15-50-S16（SUS316仕様） 高温のボンデ液を2回階から3階へ移送したい 今まで使っている水中ポンプでは故障…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜化粧品工場の原水ピット高温水移送
納入：千葉県F社 様用途：原水ピット高温水の移送型式：JCV-15-50 既設のポンプでは作動停止となる高温水でも安定稼働 某化粧品製造工場様よりご相談頂き、現在使用中…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜食品工場高温水の再利用
納入：かぶら食品様（群馬県富岡市）用途：高温水の再利用型式：JCV-7-50-A-S16 他 こんにゃく製造時に使用する高温水を回収 今までユーザー様でお使いの水中ポンプで…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜酒造での熱湯温水移送
納入：広島県某酒造所 様用途：和釜からの熱湯水移送型式：JCV-15-50 和釜の温水を別工程で使用したい。 酒造所では、コシキと言い、米を浸漬したり、下から蒸気をおこ…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜シビアな工場設備基準に合格ー化粧品工場で採用
納入：北関東地区 大手化粧品工場様用途：高温水の移送型式：JCV-4-50×3台 品質管理や工場内設備にシビアな大手化粧品工場様に採用 某大手化粧品製造工場様より高温水…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜pH12.5,液温70℃ー大手製鉄所へ納入
納入：関東地区 大手製鉄所様用途：pH12.5、SS=50ppm(シリカ系SS）、液温度70℃高温水の移送型式：JCV-15-50-S16-V（440V仕様、オールステンレス316） アルカリ系高温排…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCE型｜大手プラントメーカー採用！ボイラー排水移送
納入：産業廃棄物処理工場 様用途：80℃高温ボイラー排水の移送型式：JCE-15-50-S16（着脱装置付き）×1式 大手プラントメーカー様が採用 産業廃棄物処理業者様へ、大手…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜産廃工場ボイラー排水の移送
納入：産業廃棄物処理工場 様用途：80℃高温ボイラー排水の移送型式：JCV-15-50×1式 アフターサービスの充実が決めて 産業廃棄物処理工場様へ耐熱水中ポンプJCV-15-50を…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜高温ダーティー排水の移送
納入：山口県リサイクル工場 様用途：70℃排水の移送型式：耐熱水中ポンプJCV-7-50 樹脂ペレット生産用水槽の高温排水を移送 山口県の再生工場様へ耐熱水中ポンプJCV-7-…
耐熱水中ポンプ JCVシリーズ
納入事例｜JCV型｜温泉排水（高温水）の移送
納入：鳥取県温泉資源活用施設 様用途：温泉（高温水）の移送型式：耐熱水中ポンプJCV-15-50-A（耐熱フロート付き） 温泉の汲み上げにも耐熱水中ポンプが活躍 鳥取県の…
よくあるご質問
- 電源ケーブル延長は対応可能ですか？
-
オプションにて対応可能です。1ｍ単位でのご指定が可能です。
- 修理の対応は可能ですか？
-
可能です。弊社にお送り頂き、御見積とさせて頂いております。
- 修理しない場合に何か費用はかかりますか？
-
修理しない場合の費用は発生しません。処分費、調査費なども発生しません。
- 納期はどれくらいですか？
-
JCVは標準1.5カ月程度です。納期短縮も可能です。
- 耐熱水中ポンプに防爆仕様はありますか？
-
申し訳ございません。耐熱水中ポンプに防爆仕様はございません。
- 85℃の温水ですが、使用可能ですか？
-
80℃以上の使用は故障の原因となりますので、耐熱95℃のJCVHシリーズを推奨致します。
